技术参数如下:请您正确选择您所需的产品型号,致电我公司。联系电话:0523-87767444 ,我公司将竭诚为您服务。                            打印本页技术参数

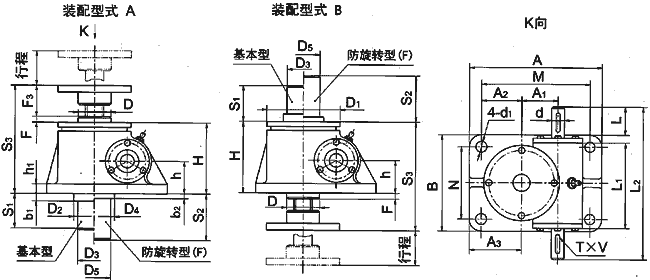

型号
S1
S2
S3
A
B
M
N
H
h
h1
d(k6)
d1
键GB1096
L
L1
L2
D
D1
D2
D3
D4
D5
A1
A2
A3
b1
b2
F
SWL2.5
行程+20
行程+110
150.5
165
120
135
90
97
45
12
16
14
5×5×32
-
110.5
190
48
98
70
45
98
60
45.2
50
65
20
20
8.5
SWL5
行程+110
193
212
155
168
114
130
61.5
18
20
17
6×6×45
-
132
228
65
122
90
60
110
70
56.2
58
80
25
18
12
SWL10
SWL15
行程+150
230
235
200
190
155
150
70
16
25
21
8×7×45
42
172
280
80
150
100
76
130
95
66.8
63.5
86
17
18
6.5
SWL20
行程+190
262
295
215
240
160
176
87
20
28
28
8×7×45
42
213.5
322
100
185
120
83
170
108
72.5
95
122.5
35
31
6
SWL25
行程+205
317
350
260
280
190
217
102
25
32
35
10×8×50
58
221
355
130
205
150
114
200
133
97
95
130
30
40
8
SWL35
行程+250
350
430
280
360
210
240
115
300
38
35
10×8×70
80
265
430
150
260
180
121
210
139
120
135
170
35
40
10
型号

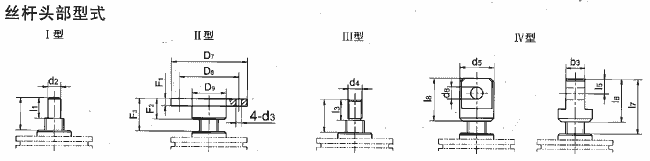

丝杆头部型式
I
II
III
IIII
d2(k6)
l1
l2
D7
D8
D9
d3
F1
F2
F3
d4
l3
l4
d5
d6(H8)
b3
l5
l6
l7
l8
SWL2.5
20
30
45
98
75
40
14
12
30
45
M22×1.5-6g
30
45
50
25
30
25
50
85
70
SWL5
25
40
51
122
85
50
17
18
40
51
M30×2-6g
39
51
65
35
42
37.5
75
117
105
SWL10
40
50
73.5
150
105
65
21
20
50
73.5
M42×2-6g
50
73.5
90
50
60
50
100
153.5
130
 SWL15
SWL20
50
60
80
185
140
90
26
20
60
80
M48×2-6g
60
80
110
60
75
60
120
170
150
SWL25
70
63
92
205
155
100
27
25
63
92
M70×3-6g
63
92
130
70
90
70
140
204
175
SWL35
80
80
100
260
200
130
33
30
80
100
M80×3-6g
80
100
150
80
105
80
160
240
220

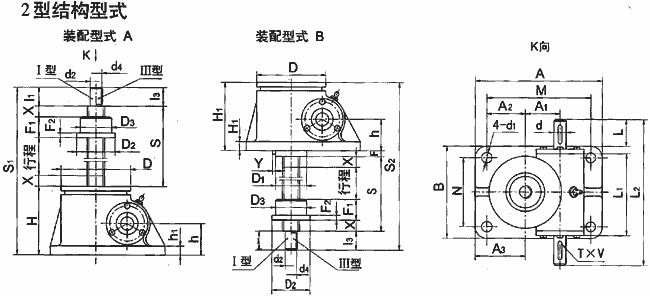

型号 S S1 S2 A B M N H H1 h h1 d(k6) d1 键GB1096 L L1 L2 D D1 A1 A2 A3 F 安全裕度
x
Y
SWL2.5 行程+85 行程+215 行程+238.5 165 120 135 90 100 97 45 12 16 14 5×5×32   110.5 190 98 68 45.2 50 65 26.5 20 3
SWL5 行程+100 行程+270 行程+300 212 155 168 114 131 131 61.5 14 20 17 6×6×32 - 132 228 122 83 56.2 58 80 30 20 3
SWL10 行程+125 行程+335 行程+359 235 200 190 155 160 150 70 16 25 21 8×7×45 42 172 280 150 110 66.8 63.5 86 34 25 1
SWL15
SWL20 行程+150 行程+404 行程+430 295 215 240 160 194 181 87 20 28 28 8×7×45 42 213.5 322 185 140 72.5 95 122.5 39 25 3
SWL25 行程+170 行程+476 行程+513 350 260 280 190 226 211 102 25 32 35 10×8×50 58 221 355 205 160 97 95 130 52 25 3
SWL35 行程+205 行程+535 行程+580 430 280 360 210 250 250 115 30 38 35 10×8×70 80 265 430 260 180 120 135 170 45 30 4
型号
活动螺母尺寸

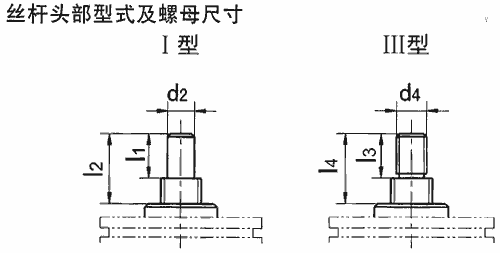

丝杆头部型式
D2
D3(h9)
F1
F2
d2(k6)
l1
d4
l3
SWL2.5
80
50
45
15
20
30
M22×1.5-6g
30
SWL5
87
70
60
18
25
40
M30×2-6g
39
SWL10
110
90
75
25
40
50
M42×2-6g
50
SWL15
SWL20
120
90
100
30
50
60
M48×2-6g
60
SWL25
155
130
120
35
70
63
M70×3-6g
63
SWL35
190
150
145
35
80
80
M80×3-6g
80
四、升降机的主要性能参数表
型号
SWL2.5
SWL5
SWL10
SWL15
SWL20
SWL25
SWL35
最大起升力(KN)
25
50
100
150
200
250
350
丝杆螺纹尺寸
Tr30×6
Tr40×7
Tr58×12
Tr65×12
Tr90×16
Tr100×20
最大拉力(KN)
25
50
99
166
250
350
蜗轮蜗杆传动比
P
1/6
1/8
3/23
1/8
3/32
3/32
M
1/24
1/24
1/24
1/24
1/32
1/32
蜗杆每转行程(mm)
P
1.0
0.875

1.565

1.56
1.5
1.875
M
0.250
0.292
0.5
0.5
0.5
0.625
拉力负荷时丝杆的最大伸长(mm)
1500
2000
2500
3000
3500
4000
最大压力负荷时的
最大提升高度(mm)
丝杆头部无导向
250
385
500
400
490
850
820
丝杆头部导向
400
770
1000
800
980
1700
1640
满载时蜗杆扭矩(N.m)
P
18
39.5
119
179
240
366
464
M
8.86
19.8
60
90
122
217
253
效率(%)
P
22
23

20.5

19.5
16
18
M
11
11.5

13

12.8
9
11
功率(Kw)
P=T×N/9550 { T:扭矩(N.m); n:转速(r/min) }
不加行程的重量(Kg)
7.3
16.2
25
36
70.5
87
丝杆每100mm的重量(Kg)
0.45
0.82
1.67
2.15
4.15
5.20
润滑剂
合成钙钠基润滑脂ZGN-1或ZGN-2(-20℃+100℃)
润滑脂量(Kg)
0.1
0.3
0.5
0.75
1.1
1.9
五、提升力和提升速度表
型号
提升力
(KN)

提升速度
(m/min)
(普通)

蜗杆转速
(r/min)
提升速度
(m/min)
蜗杆转速
(r/min)
型号
提升力
(KN)
提升速度
(r/min)
(普通)
蜗杆转速
(r/min)
提升速度
(r/min) (慢速)
蜗杆转速(r/min)
SWL2.5
25
0.0125
50
SWL20
200
0.15
100
0.10
200
20
0.15
600
160
0.15
100
0.15
300
15
0.188
750
120
0.30
200
0.15
300
10
0.25
1000
100
0.30
200
0.25
500
5
0.45
1800
75
0.45
300
0.375
750
SWL5
50
0.044
50
0.0146
50
50
0.75
500
0.50
1000
40
0.264
300
0.175
600
25
1.50
1000
0.90
1800
30
0.264
300
0.219
750
SWL25
250
0.075
50
0.025
50
20
0.526
600
0.292
1000
200
0.15
100
0.10
200
10
0.876
1000
0.525
1800
160
0.15
100
0.15
300
5
1.575
1800
0.525
1800
130
0.30
200
0.15
300
SWL10
100
0.288
200
0.15
300
100
0.45
300
0.25
500
75
0.432
300
0.25
500
75
0.45
300
0.30
600
50
0.432
300
0.375
750
50
0.90
600
0.50
1000
35
0.864
600
0.90
1800
SWL35
350
0.094
50
0.0313
50
20
1.44
1000
0.90
1800
300
0.104
100
0.125
200
10
2.592
1800
0.90
1800
250
0.208
100
0.188
300
SWL15
150
0.072
50
0.025
50
200
0.416
200
0.188
300
100
0.288
200
0.15
300
150
0.624
300
0.313
500
80
0.288
200
0.25
500
100
0.624
300
0.47
750
60
0.423
300
0.30
600
50
1.248
600
0.626
1000
40
0.720
500
0.50
1000
20
1.44
1000
0.90
1800
10
2.592
1800
0.90
1800
注:表中参数是在环境温度20℃,工作持续率每小时20%或每分钟40%情况下得出的; 当转速超过表中数值时,提升元件会因过热而出现早期磨损,使用时应严加注意。
